Tinkercad
Eine Einführung

https://www.tinkercad.com/

background image





2

Programm Elemente

Ansichts Elemente

Menu

Grund Formen

Raster

Import / Export

Platzierung

Arbeitsfläche

background image





3

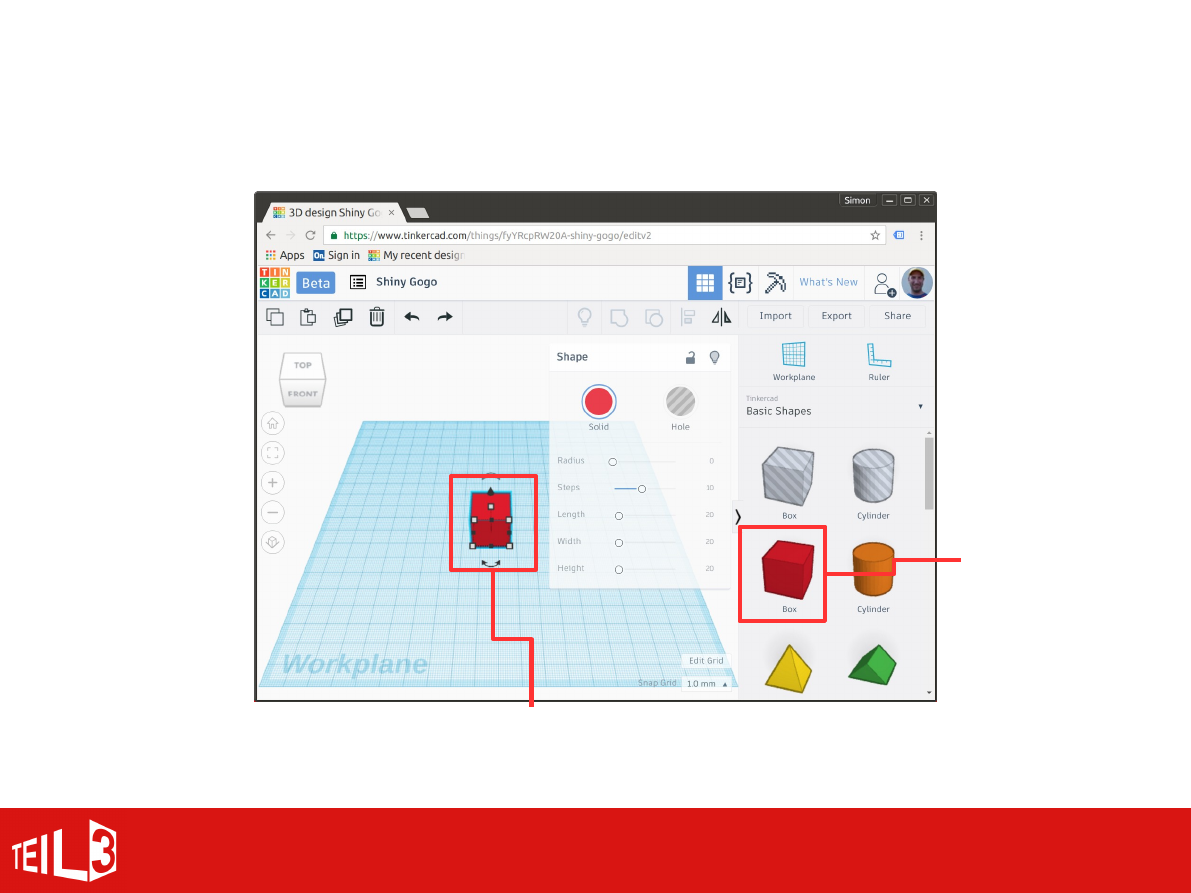

Mit Grundform starten

Klick auf
Grundform

Danach Klick auf Arbeitsfläche

background image





4

Grundform Eigenschaft

Wenn eine Grundform durch anklicken aktiviert ist, können die
Eigenschaften eingestellt werden.

background image





5

Farbe

Wenn ein Objekt durch anklicken aktiviert ist, kann die Farbe
geändert werden.

background image





6

Transformation

Nachdem aktivieren des Objekts durch anklicken,
werden die Transformations-Handles sichtbar.

background image





7

Transformation

1-Achsen Skalierung (X/Y)

Ermöglicht durch ziehen die Grössenveränderung nur
einer Achse.

background image





8

Transformation

2-Achsen Skalierung (X/Y)

Ermöglicht durch ziehen die Grössenveränderung auf
2 Achsen

background image





9

Transformation

Z-Achsen Skalierung

Ermöglicht durch ziehen die Grössenveränderung auf
der Z-Achse

background image





10

Ermöglicht die Rotation um die jeweiligen Achse.

Transformation

Rotation

Drehen ausserhalb
der 360° Skala
ermöglicht drehen in
1° Schritten

Drehen innerhalb
der 360° Skala
ermöglicht drehen in
22.5° Schritten

Drehen mit
gedrückter Shift-
Taste ermöglicht
drehen in 45°
Schritten

background image





11

Transformation

Verschieben

Verschieben des Objekts auf der X- und Y-Achse ist
durch klicken und ziehen auf dem Objekt möglich.
Verschieben auf der Z-Achse durch den Handle oben.

background image





12

Massstab einsetzen

Klick auf Massstab

Danach Klick auf Arbeitsfläche um
den Massstab zu platzieren

background image





13

Massstab einsetzen

Form durch anklicken aktivieren, und es werden die
Masse und Abstände angezeigt.

background image





14

Massstab einsetzen

Durch Doppelklick auf ein Mass wird es per
Tastatureingabe editierbar.

background image





15

Kopieren und Einfügen

Form durch anklicken aktivieren, kopieren und einfügen
anklicken. Die kopierte Form wird leicht versetzt
eingefügt. Es funktioniert auch Ctrl-C und Ctrl-V.

background image





16

Duplizieren

Form durch anklicken aktivieren, duplizieren anklicken.
Es funktioniert auch Ctrl-D.
Die Form ist nun zweimal an der selben Stelle.

background image





17

Duplizieren

Nachdem die duplizierte Form transformiert (verschieben,
vergrössern, rotieren) wurde kann durch mehrmaliges
duplizieren auch die Transformation  wiederholt werden.

background image





18

Ausblenden

Ausgewählte Objekte können
ausgeblendet werden.

Da das ausgeblendete Objekt
nicht mehr anwählbar ist, kann
man alle Objekte einblenden.

background image





19

Mehrfach Auswahl

Durch klicken und aufziehen des Auswahlrahmen können mehrere
Objekte ausgewählt werden. Oder durch klicken auf ein Objekt und
halten der Shift-Taste während ein zweites Objekt angeklickt wird.

background image





20

Gruppieren

Mehrere ausgewählte Objekte können zu einem Objekt
gruppiert werden.

Das kann wieder in einzelne
Objekte ungruppiert werden.

background image





21

Gruppieren / Abziehen

Ein Objekt kann als Loch (Hole) definiert werden.

Dieses kann mit einem anderen
Objekt gruppiert werden und
löst sich dann auf.

background image





22

Ausrichten

Mehrere ausgewählte Objekte können aneinander
ausgerichtet werden.

background image





23

Ausrichten

Die Objekte können zu ihrer
gemeinsamen Position
ausgerichtet werden.

Oder durch anklicken eines
Objektes relativ zu diesem
ausgerichtet werden.

Durch überfahren der Handles
mit der Maus wird eine Vorschau
dargestellt.

Durch anklicken eines Handles
werden die Objekte ausgerichtet.

background image





24

Spiegeln

Ein ausgewähltes Objekt
kann gespiegelt werden.

Nach anklicken des Spiegeln-
Icons werden die Spiegel
Handels eingeblendet

Durch überfahren der
Handels wird eine
Vorschau angezeigt.

Nach dem klicken
eines Handles wird
das Objekt gespiegelt.

background image





25

Ansicht

Mit der rechten Maustaste kann die
Ansicht gedreht werden.

Mit der mittleren Maustaste kann
die Ansicht verschoben werden.

background image





26

Ansicht

Durch die Home-Taste wird die
Normalansicht eingestellt.

Mit klick auf das Einpassen-Symbol
wird auf alle Objekte gezoomt. Falls
ein Objekt ausgewählt wurde, wird
auf diese gezoomt.

background image





27

Ansicht

Durch die Plus- und Minus-Icons
oder mit Maus Scrollrad kann
gezoomt werden.

Mit dem untersten Icon kann



zwischen Zentralprojektion und
Parallelprojektion gewechselt
werden.

background image





28

Ansichtsnavigator

Mit einem Klick auf die gewünschte Seite des Ansichtsnavigator kann schnell
zwischen den 6 Seiten Oben, Frontal, Links, Rechts, Oben, Unten gewechselt
werden.
Der Ansichtsnavigator kann auch mit der linken Maustaste gepackt, und durch
ziehen verschoben werden.

background image





29

Exportieren

Mit einem Klick auf Export erscheint das Download Fenster. Man
kann wählen ob alles oder nur die Auswahl exportiert wird. Auch
kann zwischen den Formaten STL und OBJ ausgewählt werden.
